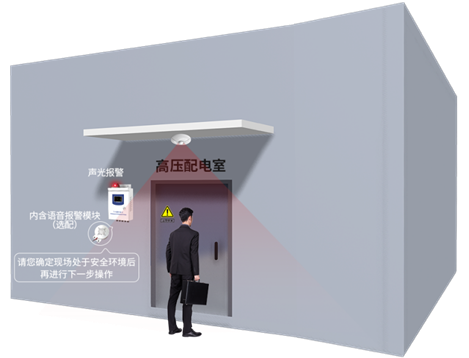

SF6氣體泄漏在線監控報警系統，是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線檢測系統。系統主要檢測環境空氣中SF6氣體含量和氧氣含量,當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。系統采用聲速原理，能夠?qū)崟r(shí)、定量測量SF6濃度，哪怕在SF6濃度在50ppm(v/v)也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行;原裝進口高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多--層可靠保護。

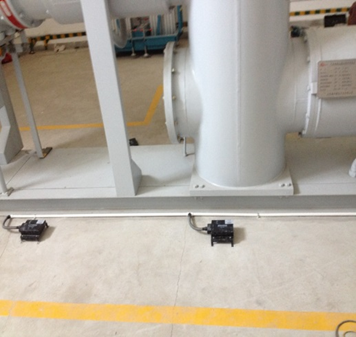

本系統可廣泛應用于各種電壓等級的SF₆開閉室、SF₆開關室、組合電器室(GIS 室)、SF₆主變室等。

• 環境中SF6氣體含量定量檢測功能。

• SF6氣體含量超標報警功能。

• 空氣中氧氣含量檢測功能。

• 缺氧報警功能。

• 缺氧或SF6含量超標，強制排風功能。

• 人工設置報警點。

• 環境中溫、 濕度檢測顯示功能。

• 定時排風功能。

• 定點采集功能。

• 人工強制排風功能。

• 上次排風時間顯示功能。

• 實時顯示各種參數功能。

• SF6、02含量曲線分析功能。

• 數據報表功能。

• 歷史數據查詢功能。

• 紅外檢測提示功能。

• 可選無線報警功能；

• 可選有毒氣體(如CO、CH4、H2S)的含量監測。

• 可選外部輸入信號接口，輸入信號可來自煙霧探頭、門磁開關等。

• 抗干擾力強；

• 測量范圍大；

• 測量精度高；

SF6測量指標

測量范圍: 0~ 3000pmv

報警點:可在測量范圍內設置，默認1000ppmv

引用誤差:士5%FS

重復性誤差: <5%FS

零點漂移: <5%FS

量程漂移: <5%FS

氧氣測量指標

檢測濃度: 0~25%

氧氣濃度報警點: 18%

氧氣測量精度: <0.4%，O2在21%時

其它指標

溫度測量范圍: -25C ~ +99℃

濕度測量范圍: 0~99%RH

工作電源: AC/DC 100~265V

報警輸出功率: AC 220V/10A

風機輸出功率: AC 220V/20A

風機通風時間設定:可設置，默認15MIN/次

數據記錄時間: 1個月

通訊方式: RS-485 總線方式

通訊規約:通用電力通信規約

絕緣性能外殼與電源間: >10MΩ

抗電強度外殼與電源間: >2000V

電磁兼容特性:快速瞬變脈沖群GB/T17626.4-19993 級

雷擊(浪涌) GB/T17626.5-1999 3級

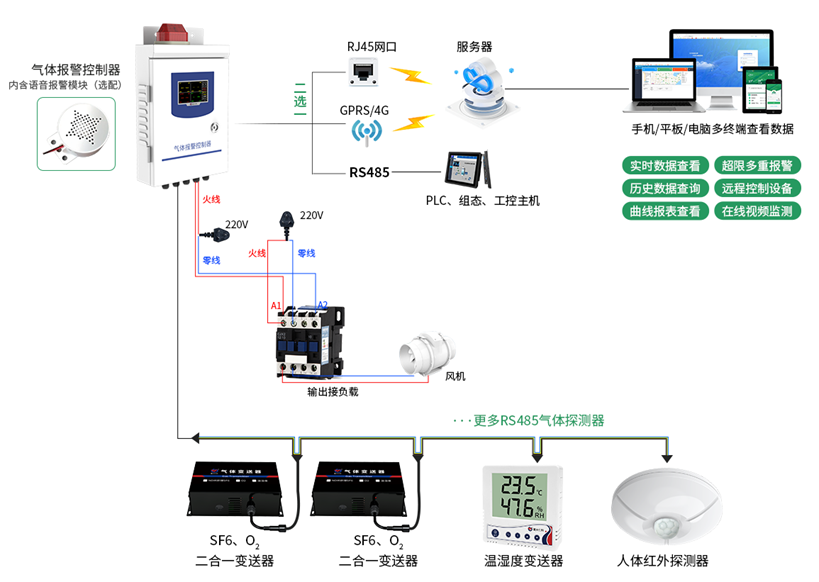

系統配置

•  SF6 監控主機 1臺

•  SF6 和氧氣監測器若干(每個間隔配置- - 只)

•  溫濕度監測器1只(一個開關室配置-一只)

• 風機控制箱1臺(一套系統配置一臺)

• 說明書1套

• 安裝附件1套
