避雷器絕緣在線監測系統主要監測變電站35kV及以上電壓等級的金屬氧化物避雷器。避雷器絕緣狀態監測子系統監測內容項為反映金屬氧化物避雷器絕緣狀態的主要參數,包括母線電壓、泄露全電流、阻性電流、容性電流以及設備運行環境。此外，該子系統還對雷擊次數和雷擊時刻進行了監測。

• 實時采集避雷器泄漏電流；

• 實時采集母線電壓值；

• 根據采集的電流和電壓值計算阻性電流；

• 實時記錄雷擊次數和時間；

•  氧化鋅避雷器絕緣性能分析；


• 高精度單匝穿芯式傳感器

取樣傳感器采用高導磁率玻鏌合金鐵芯、深度負反饋補償技術、優化的放大電路、良好的三層屏蔽設計，有效降低了相位的絕對誤差和溫度變化引起的相位漂移(溫度在-40℃~+70℃變化范圍內，相位測量誤差在2'以內)。監測傳感器采用單匝穿芯方式取樣，不改變高壓設備原有的接地方式，確保被監測高壓設備的安全。

• 全數字式、一體化的現地監測單元LCU

監測單元采用一體化設計，監測模塊和取樣傳感器集中于一個單元，實現監測信號就地取樣、測量、計算處理、數字化傳輸。監測單元CPU采用高速工業級32位ARM微處理器，滿足現場大數據量計算的需求;信號處理采用先進的程控放大技術，數模轉換采用16位高速A/D,保證微小信號高精度測量。監測單元配有靈活的通訊接口，可滿足各類工程集成需要。

• 超強抗電磁干擾能力

監測單元和傳感器采用了一體化設計，單元外殼采用鋁外殼，可以有效防止外部電場干擾;內部傳感器采用5mm厚鋼制外殼，可有效防止外部電場、磁場對傳感器的影響。監測單元抗干擾能力通過了國家權威部門的嚴格測試。

• 領先的介質損耗計算方法

監測單元采用經現場驗證的專有算法，有效解決了現場頻率波動和電網諧波等各種干擾對介質損耗測量的影響，保證了介質損耗參數測量的準確性和穩定性。

• 穩定可靠的同步技術

系統采用獨有的同步技術，監測單元設計有可靠、快速的同步信號識別電路，使得每個獨立的監測單元采樣時差不超過1us。監測單元同步口進行了抗浪涌、防雷擊和濾波設計，保證監測單元同步口穩定可靠的工作。

• 新穎的外觀設計

監測單元采用一體化設計，結構設計美觀、新穎，安裝方式靈活。監測單元殼體設計既保證了現場不同設備末屏接地線穿芯的需求，同時也保證了自身運行散熱的需要。監測單元采用防水防塵設計，防護等級為IP65,能滿足野外運行設備特殊防護等級要求。

• 真正意義上的分層分布式系統結構

采用分層分布式系統結構。監測單元(LCU)按照現場高壓設備的分布就地安裝、就地數字化測量，并通過現場總線與現地監測子站通訊。間隔層監測子站監測IED接口靈活，完全滿足傳統變電站改造和新建數字化變電站的需求。該系統現場布局結構簡單，施工和后續維護工作量小;系統兼容性強，易擴充。

• 優化的系統設計

系統實現了監測裝置小型化、一體化、數字化、智能化、網絡化和專業化。

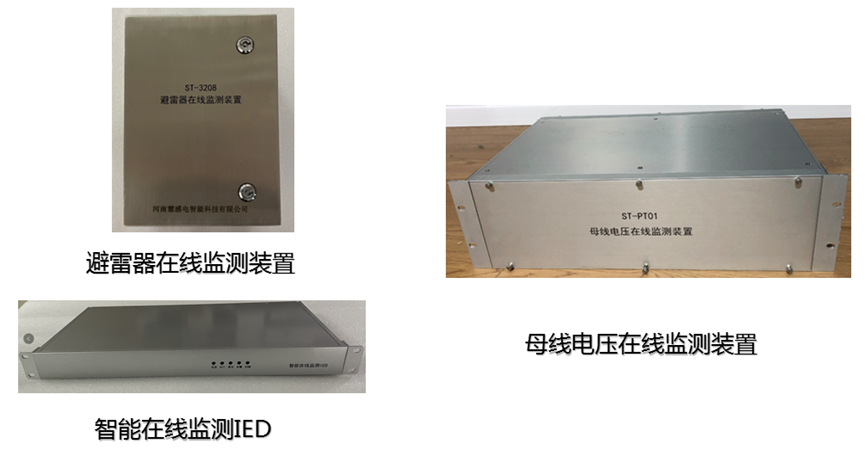

• 避雷器監測服務器1臺(含監控軟件) ;

• 避雷器監測單元(按氧化鋅避雷 器數量而定) ;

•   母線電壓取樣單元 (安母線段數而定) ;

•  數據采集器(按實際需求而定) ;

•  阻燃電纜(按實際需求而定) ;

• 用戶手冊1 本；

• 出廠檢測報告等用戶資料1套;
